CNC čelik za savijanje centrima

1. Jednostavan rad, automatsko merenje dužine, automatsko savijanje i brzo izrada prototipova.

2. Lako se podešava rastojanje između dužine obrade i ugla.

3. Računarsko programiranje, može skladištiti stotine grafika.

4. Dvostruko inteligentno mobilno savijanje može učiniti 12 pokreta glave.

5. Efikasnost proizvodnje je visoka. Prosječan dnevni kapacitet obrade je 5500/1 osoba, što može zamijeniti 22 radnika, što je više od 10 puta više od proizvodnje tradicionalne opreme za preradu.

6. Investicija u opremu je mala, greška obrade gotovog proizvoda je mala, a troškovi rada smanjeni.

7. Oprema je opremljena vazdušnom pumpom za napajanje izvora gasa.

Blok dijagram protoka procesa centra savijanja inteligentne čelične trake:

Automatski mehanizam za savijanje mehanizma za savijanje trake (levo), Automatski mehanizam za stezanje čelične trake, Automatska mašina za savijanje čeličnih traka (desno) Ručna kolekcija gotovih proizvoda

Princip rada:

---

Leva i desna dva strojevi za automatsko savijanje čeličnih šipki pogonjeni su odgovarajućim motorima i lancima kočionog mehanizma promjenjive frekvencije u dvosmjernom trakcijskom mehanizmu, i pripadaju njihovim odgovarajućim nultim položajima. Kada čelična šipka mora biti savijena, čelična šipka se transportira do kukice za spuštanje mehanizmom za transfer pufera za lanac, a čelična šipka se ručno uzima u utor za pozicioniranje na dve automatske mašine za savijanje. Čelična šipka se pričvršćuje pomoću uređaja za zatezanje, a kontrolni sistem pokreće kontrolni sistem, tako da kočnica za konverziju frekvencije dvosmjernog vučnog mehanizma pokreće dvije čelične šipke da se automatski savijaju. Mašina za savijanje se automatski pomera na savijeni dio čelične šipke; Osovina savijanja lijeve i desne dvije čelične šipke za automatsko savijanje može se savijati u skladu s uputstvom za završetak oblikovanja savijanja. Nakon završetka oblikovanja čelične šipke na savijanje, dvosmjerni vučni mehanizam pokreće stroj za automatsko savijanje dvije čelične šipke kako bi se automatski pomaknuo u položaj savijenog oblika čelične šipke. Uređaj za zatezanje učvršćuje čeličnu šipku i ponavlja radnju savijanja na čeličnu šipku do potpunog savijanja čelične šipke, mehanizam za stezanje otpušta čeličnu šipku i ručno. Gotova čelična šipka se izvlači.

Nakon završetka procesa savijanja čelične trake, ponovite gore navedene radnje.

Model		GW-32
Kapacitet Bend		Rebar Diameter	Bend Angle
		6-28mm	+ 180 °
			-120 °
		32mm	+ 90 °
			-90 °
Brzina pomicanja glave (m / s)		0.6
Tačnost ugla (°)		± 0.5
Brzina savijanja (° / s)		60
Tačnost dužine (mm / m)		± 1
Minimalna dužina trake (mm)		470
Mini bočna dužina (mm)		90
Snaga (kw)		15
Dimenzija (L * W * H)		12m * 2,1m * 1,6m
Težina (T)		5
Kapacitet	Prečnik (mm)	10 12 14 16 20 22 25 28 32
	Pieces	6  5  4  4  3 2  2  1  1

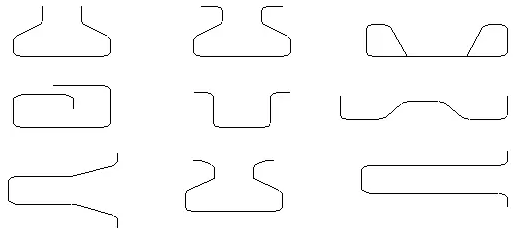

Jedan način savijanja primera

Ilustracija obrnutog savijanja

Brzi detalji

---

Stanje: Novo
Zemlja porekla: Shandong, China (Mainland)
Naziv marke: JIAXIN
Broj modela: GW-32
Tip mašine: mašina za savijanje
Sirovi materijal: Čelični bar
Materijal / metal obrađen: ugljenični čelik
Snaga: Cnc, 15KW
Automatizacija: Automatski
Dodatne usluge: savijanje
Sertifikacija: ISO 9001: 2000, ISO9001: 2008

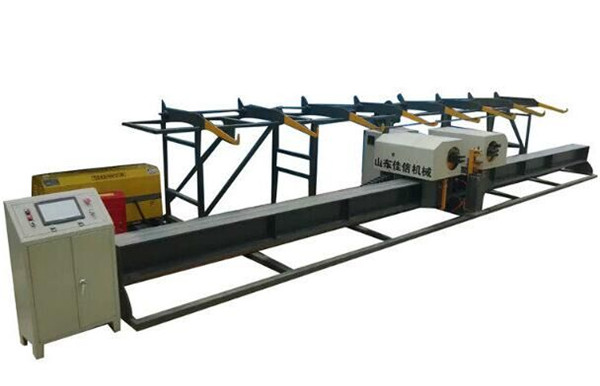

Naziv proizvoda: GW32 Mašina za savijanje CNC čelične trake
Tip: savijanje trake
Boja: plava i žuta
Težina: 5000kg
Brzina savijanja: 0.6m / s
Preciznost savijanja: ± 0,5 °
Dimenzija: 12000 * 2100 * 1600mm
Dužina preciznosti: ± 1mm
Obezbeđena servisna usluga: Inžinjeri dostupni za servisiranje
